اسکرو کانوایر
screw conveyor
اسکرو کانوایر

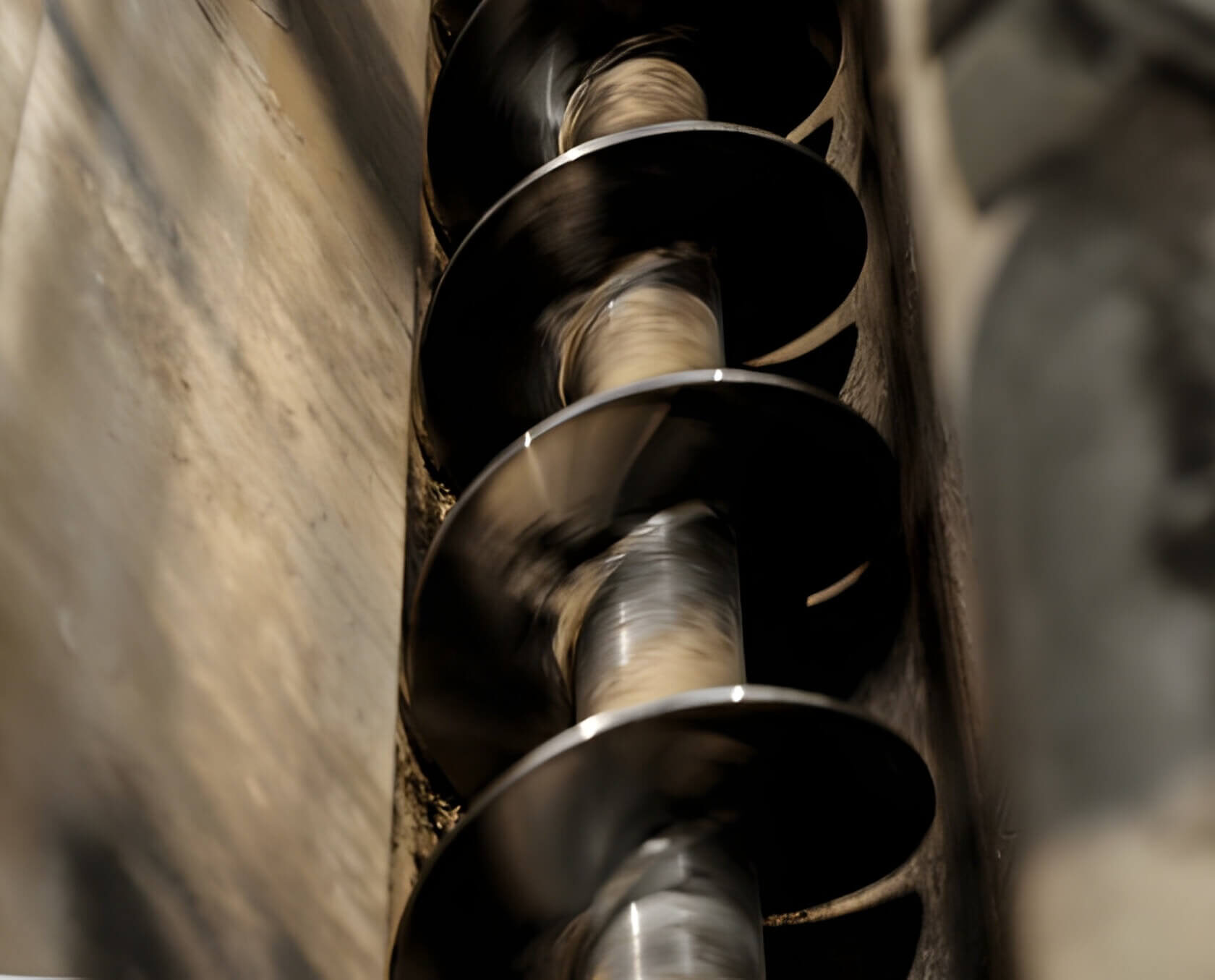

اسکرو کانوایر یا نوار نقاله حلزونی، سیستمی برای انتقال پیوسته مواد فلهای، پودری و دانهای در خطوط فرآیند صنعتی است. این تجهیز به دلیل طراحی ساده، کاربری آسان و قابلیت نصب در فضاهای محدود، به یکی از پرکاربردترین تجهیزات انتقال مواد در صنایع تبدیل شده است. در این سیستم، یک محور (شفت) مرکزی، مارپیچی بهنام «پره» یا «ماردون» را به حرکت درمیآورد. این پره با چرخش خود باعث میشود مواد در داخل محفظه به سمت جلو یا عقب حرکت کنند. زاویه نصب، سرعت چرخش و نوع پره نقش کلیدی در بازدهی انتقال دارند.
مشخصات فنی اسکرو کانوایر
شرکت مهندسی کامل صنعت تهران، طراحی و ساخت انواع اسکرو کانوایر را مطابق با استانداردها و شرایط کاری هر پروژه انجام میدهد. در هر سفارش، ویژگیهای مواد حملشونده با دقت بررسی شده و پس از تحلیل تخصصی، بهینهترین طراحی ارائه میگردد.
اشغال فضای کم و مناسب برای محیطهای محدود
قابلیت انتقال مواد در حالت افقی، عمودی یا شیبدار
کاهش پراکندگی و آلودگی محیطی
ساختار ساده و نگهداری آسان
قابلیت کنترل دقیق نرخ انتقال
استفاده برای مواد با ویسکوزیتههای مختلف
انواع اسکرو کانوایر
Horizontal Screw Conveyor
اسکرو کانوایر افقی
رایجترین نوع، مناسب برای انتقال مواد بهصورت مستقیم در سطوح افقی
Inclined Screw Conveyor
اسکرو کانوایر شیبدار
برای انتقال مواد در مسیرهای زاویهدار؛ با افزایش شیب، راندمان کاهش مییابد.
Vertical Screw Conveyor
اسکرو کانوایر عمودی
مناسب برای انتقال مواد به طبقات بالاتر؛ برای جلوگیری از بازگشت مواد
Shaftless Screw Conveyor
اسکرو بدون شفت
بدون محور مرکزی؛ برای مواد چسبنده، الیافی یا حجیم (مثل لجن، زباله صنعتی) مناسب است.
Inclined Screw Conveyor
اسکرو لولهای
برای جلوگیری از پراکندگی مواد و گرد و غبار، دارای لوله بسته میباشد.
Portable Screw Conveyor
اسکرو پرتابل
قابل استفاده در موقعیتهای متغیر یا کارگاههای سیار و قابل حمل است.
Stationary Screw Conveyor
اسکرو ثابت
جهت نصب دائمی در خطوط تولید پیوسته، استفاده میشود.
Flexible Screw Conveyor
اسکرو منعطف
با لولههای قابل انعطاف ، جهت انتقال در مسیرهای دارای خمیدگی استفاده میشود.
Standard Helicoid
اسکرو با پره معمولی
مناسب برای انتقال مواد رایج با چگالی معمولی
Cut Flight
اسکرو با پره برشخورده
کاهش چگالی بار و جلوگیری از فشرده شدن مواد (مناسب برای مواد فشردهپذیر)
Ribbon Flight
اسکرو با پره ریبون
برای انتقال مواد چسبنده یا ویسکوز که نیاز به جریان آزاد دارند.
Paddle Flight
اسکرو با پره پدالی
برای مخلوطسازی، توزیع یا انتقال ترکیبی از مواد با رفتارهای متفاوت
نکات مهم در طراحی اسکرو کانوایر
دبی، طول و ارتفاع انتقال مواد، مشخصکننده سرعت چرخش و ابعاد کلی تجهیز هستند.
برای اسکروهایی با طول بیش از سه متر، یاتاقان میانی بهمنظور افزایش پایداری و کاهش لرزش تعبیه میشود.
بسته به شرایط کاری، از موادی چون استنلس استیل، فولادهای ST37 و ST52 یا گالوانیزه ساخته میشوند.
اسکروها در ضخامتهای متنوع از ۳ تا ۱۶ میلیمتر طراحی میشوند تا پاسخگوی نیاز صنایع مختلف باشند.
زاویه نصب تأثیر مستقیم بر ظرفیت دارد (با افزایش زاویه، راندمان کاهش مییابد).

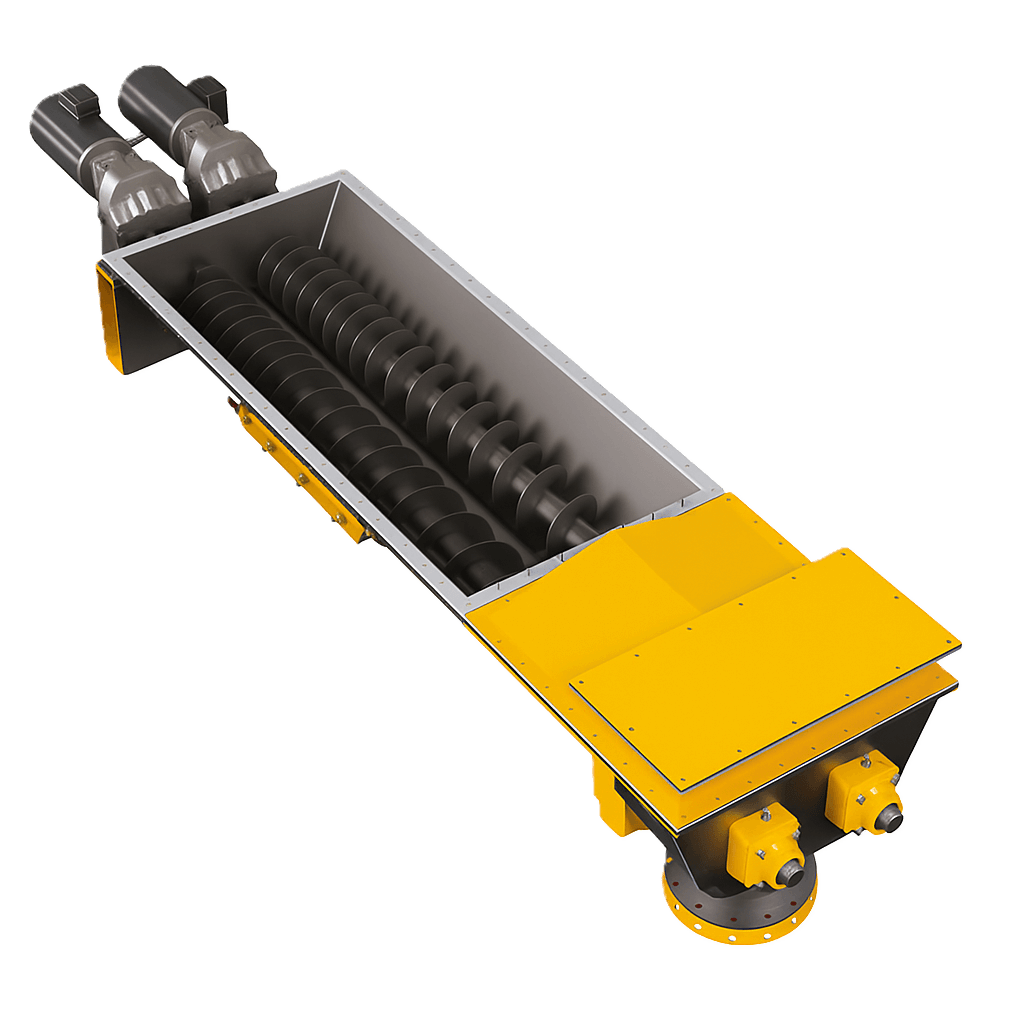

اجزای تشکیلدهنده اسکرو کانوایر

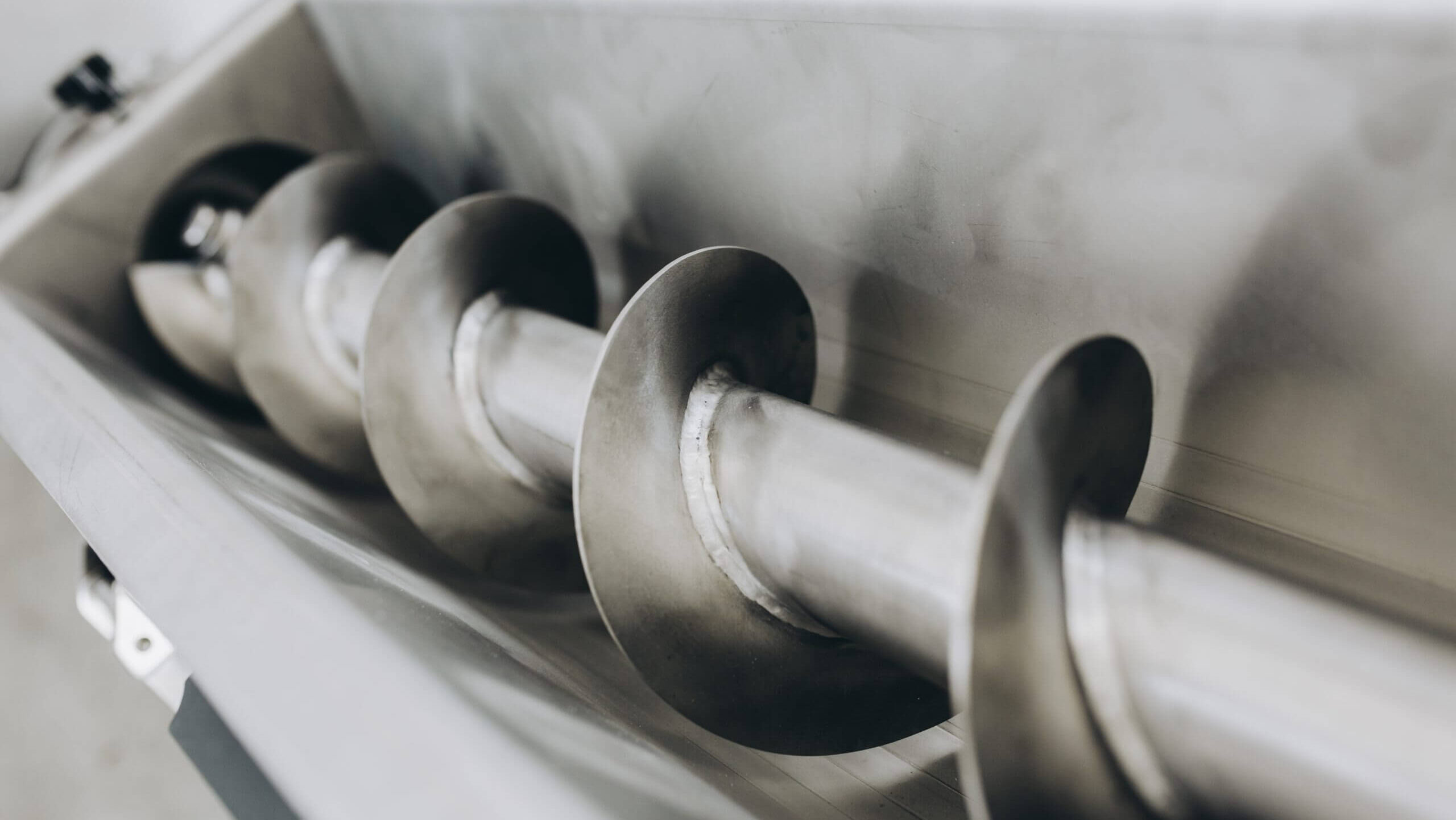

شافت (Shaft) : محور اصلی که پره بر روی آن نصب شده و نیروی محرکه را انتقال میدهد.

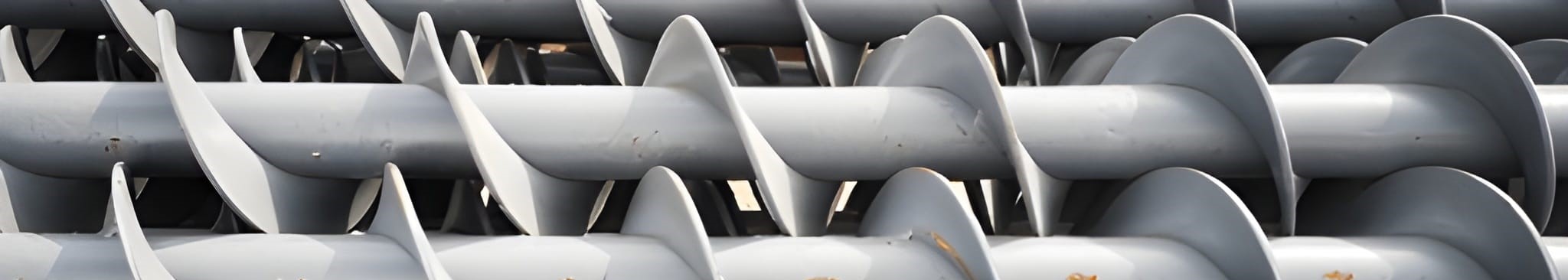

پره مارپیچ : عامل حرکتدهنده مواد. بسته به نوع کاربرد، طراحیهای متفاوتی دارد.
محفظه یا کانال انتقال (Trough): ساختاری بسته یا نیمهباز که مواد درون آن منتقل میشوند.
بیرینگ (Bearings): نگهدارندههای محور جهت چرخش روان

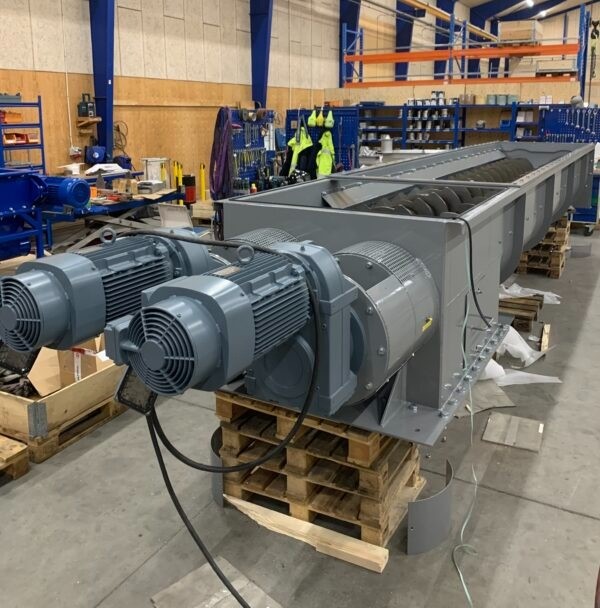

گیربکس و موتور (Drive Unit): سیستم تأمین انرژی چرخشی
درپوشهای بازرسی و ورودی/خروجی مواد: برای بارگیری، تخلیه و سرویس
